Materi Matematika Diskrit : Teori Tree (Tree Theory)
Assalamu‘alaikum Wr. Wb.
Halo guys! Jika sebelumnya sudah membahas tentang Teori Graf, pada Postingan ini kami akan memberikan Materi Terakhir untuk Mata Kuliah (Matkul) Matematika Diskrit (Matdis), yaitu Teori Tree (Tree Theory).
Sumber Materi : Academia.edu (PDF), Repository.Unikom.ac.id (PDF), Slideplayer.info (PPT), Tutorialspoint.com, Javatpoint.com, Geeksforgeeks.org, dan Teknocrash.web.id
Pohon (Tree) merupakan salah satu bentuk khusus dari struktur suatu graf. Misalkan A merupakan sebuah himpunan berhingga simpul (vertex) pada suatu graf G yang terhubung. Untuk setiap pasangan simpul di A dapat ditentukan suatu lintasan yang menghubungkan pasangan simpul tersebut. Suatu graf terhubung yang setiap pasangan simpulnya hanya dapat dihubungkan oleh suatu lintasan tertentu, maka graf tersebut dinamakan pohon (tree). Dengan kata lain, pohon (tree) merupakan graf tak-berarah yang terhubung dan tidak memiliki sirkuit.
Contoh :
Hutan (forest) merupakan kumpulan pohon yang saling lepas. Dengan kata lain, hutan merupakan graf tidak terhubung yang tidak mengandung sirkuit. Setiap komponen di dalam graf terhubung tersebut adalah pohon. Pada Gambar diatas, G4 merupakan salah satu contoh hutan, yaitu hutan yang terdiri dari dua pohon.
Berikut adalah beberapa sifat pohon :
- Misalkan G merupakan suatu graf dengan n buah simpul dan tepat n–1 buah sisi.
- Jika G tidak mempunyai sirkuit maka G merupakan pohon.
- Suatu pohon dengan n buah simpul mempunyai n–1 buah sisi.
- Setiap pasang simpul di dalam suatu pohon terhubung dengan lintasan tunggal.
- Misalkan G adalah graf sederhana dengan jumlah simpul n, jika G tidak mengandung sirkuit maka penambahan satu sisi pada graf hanya akan membuat satu sirkuit.
A. Pohon Merentang Minimum (Minimum Spanning Tree)
Spanning Tree dari suatu graf terhubung merupakan subgraf merentang yang berupa pohon. Pohon merentang diperoleh dengan cara menghilangkan sirkuit di dalam graf tersebut.
Contoh spanning tree dari suatu graf terhubung (Munir, 2003) :
Terlihat
bahwa T1, T2,
T3, T4 merupakan spanning tree dari graf G. Perlu diperhatikan bahwa setiap graf terhubung berbobot paling sedikit
mempunyai satu buah spanning tree. Pohon rentang
yang memiliki bobot minimum dinamakan pohon merentang minimum (minimum spanning tree). Dalam kehidupan nyata, salah satu contoh
aplikasi spanning tree adalah menentukan rangkaian jalan dengan jarak total seminimum mungkin yang menghubungkan semua kota sehingga setiap kota tetap terhubung satu sama lain.
1. Algoritma Prim
Dalam menentukan suatu Minimum Spanning Tree dari suatu graf terhubung, kita dapat menentukannya dengan menggunakan 2 cara yaitu Algoritma Prim dan Algoritma Kruskal. Algoritma Prim memiliki langkah-langkah sebagai berikut :
- Pilih sisi dari graf G yang berbobot minimum, masukkan ke dalam T.
- Pilih sisi (u, v) dalam G yang mempunyai bobot minimum dan bersisian dengan simpul di T, dengan syarat sisi tersebut tidak membentuk sirkuit di T. Masukkan (u, v) ke dalam T.
- Ulangi langkah 2 sebanyak n – 2 kali.
Jumlah langkah seluruhnya dalam algoritma Prim adalah sebanyak jumlah sisi di dalam spanning tree dengan n buah simpul, yaitu (n – 1) buah.
Contoh :
Tentukan Minimum Spanning Tree dari Graf dibawah ini :
- Pilih sisi fg sehingga kita mempunyai T ({f, g}, fg)
- Langkah selanjutnya dapat dipilih sisi ef karena sisi tersebut berbobot minimum yang bersisian dengan simpul f.
- Selanjutnya pilih sisi ae atau gh karena sisi tersebut berbobot minimum yang bersisian dengan simpul pada T, yaitu e dan g.
Jika proses ini dilanjutkan terus maka akan diperoleh minimum spanning tree seperti dibawah ini :
2. Algoritma Kruskal
Langkah-langkah dalam algoritma Kruskal agak berbeda dengan algoritma Prim. Pada Algoritma Kruskal, semua sisi dengan bobot yang minimal dimasukan kedalam T secara berurutan.
Langkah-langkah dalam menentukan minimum spanning tree dengan algoritma Kruskal adalah sebagai berikut :
Langkah 1 : T berbentuk seperti pohon berikut.
Langkah 3 : Memasukan sisi-sisi yang berbobot 4 kedalam sehingga akhirnya diperoleh minimum spanning tree berikut.
Pada suatu pohon, yang sisi-sisinya diberi arah sehingga menyerupai graf berarah, maka simpul yang terhubung dengan semua simpul pada pohon tersebut dinamakan akar. Suatu pohon yang satu buah simpulnya diperlakukan sebagai akar maka pohon tersebut dinamakan pohon berakar (rooted tree). Simpul yang berlaku sebagai akar mempunyai derajat masuk sama dengan nol. Sementara itu, simpul yang lain pada pohon itu memiliki derajat masuk sama dengan satu. Pada suatu pohon berakar, Simpul yang memiliki derajat keluar sama dengan nol dinamakan daun.
Contoh : Pohon Berakar (Munir, 2003)
Terminologi pada Pohon Berakar
Perhatikan pohon berakar berikut ini :
1. Anak (Child/Children) dan Orangtua (Parent)
b, c, dan d adalah anak-anak simpul a, a adalah orangtua dari anak-anak itu.
2. Lintasan (Path)
Lintasan dari a ke h adalah a, b, e, h. dengan panjang lintasannya adalah 3. f adalah saudara kandung e, tetapi, g bukan saudara kandung e, karena orangtua mereka berbeda.
3. Subtree
Derajat sebuah simpul adalah jumlah anak pada simpul tersebut.
Contoh :
Simpul yang berderajat 0 adalah simpul c, f, h, I, j, l, dan m.
Simpul yang berderajat 1 adalah simpul d dan g.
Simpul yang berderajat 2 adalah simpul b dan k.
Simpul yang berderajat 3 adalah simpul a dan e.
Jadi, derajat yang dimaksudkan di sini adalah derajat-keluar. Derajat maksimum dari semua simpul merupakan derajat pohon itu sendiri. Pohon di atas berderajat 3.
5. Daun (Leaf)
Simpul yang berderajat nol (atau tidak mempunyai anak) disebut daun. Simpul h, i, j, f,
c, l, dan m adalah daun.
6. Simpul Dalam (Internal Nodes)
Simpul yang mempunyai anak disebut simpul dalam. Simpul b, d, e, g, dan k adalah
simpul dalam.
7. Aras (Level) atau Tingkat
Aras maksimum dari suatu pohon disebut tinggi atau kedalaman pohon tersebut.
Pohon di atas mempunyai tinggi 4.
Pohon berakar yang urutan anak-anaknya penting (diperhatikan) maka pohon
yang demikian dinamakan pohon terurut (ordered tree). Sedangkan, pohon berakar yang
setiap simpul cabangnya mempunyai paling banyak n buah anak disebut pohon n-ary.
Jika n = 2, pohonnya disebut pohon biner (binary tree).
C. Penelusuran Pohon Biner
Sebuah pohon biner T dapat didefinisikan sebagai sekumpulan terbatas dari elemen-elemen yang disebut node/simpul dimana :
- T dikatakan kosong (disebut NULL Tree/pohon NULL atau empty tree/pohon kosong)
- T terdiri dari sebuah node khusus yang dipanggil R, disebut root dari T dan node-node.
T lainnya membentuk sebuah pasangan terurut dari binary tree T1 dan T2 yang tidak berhubungan yang kemudian dipanggil subtree kiri dan subtree kanan.
Jika T1 tidak kosong maka rootnya disebut successor kiri dari R dan jika T2 tidak kosong, maka rootnya disebut successor dari R.
1. Terminologi Binary Tree
R adalah sebuah
simpul pada T dengan successor kiri S1, dan successor kanan S2, maka
R disebut parent dari S1 dan S2. S1 disebut
anak kiri (left child) dari R, dan S2 adalah anak kanan (right child)
dari R. S1 dan S2 dikatakan sibling (bersaudara). Derajat tertinggi dari sebuah simpul
binary tree adalah 2.
Banyaknya simpul maksimum pada tingkat/level N
adalah 2 (N-1), sehingga maksimum simpul sampai tingkat ke-N adalah :
sehingga jika binary tree lengkap bertingkat 5 maka banyaknya simpul adalah 25-1 = 31,
terdiri dari 16 leaf (daun) dan banyaknya simpul yang bukan daun termasuk akar adalah 15.
Jenis-Jenis Binary Tree.
Sehingga jika binary tree lengkap
bertingkat 5 maka banyaknya simpul adalah 25-1 = 31, terdiri dari 16
leaf (daun) dan banyaknya simpul yang bukan daun termasuk akar adalah 15.
Adapun Jenis-Jenis Binary Tree adalah sebagai berikut :
a. Complete Binary Tree
Suatu binary tree T akan disebut complete/lengkap jika semua levelnya memiliki child 2 buah kecuali untuk level paling akhir. Tetapi pada akhir level setiap leaf/daun muncul terurut dari sebelah kiri, seperti terlihat pada Gambar di bawah ini.
Sebuah binary tree yang lengkap
dapat diberi label dengan sebuah bilangan bulat dari posisi kiri ke kanan.
Dengan pemberian label ini, seseorang dapat dengan mudah menentukan child dan
parent dari sebuah node/simpul K dalam sebuah complete tree Tn. Khususnya, left
child (anak kiri) dari simpul K dapat diketahui dengan rumus 2K, dan right
child (anak kanan) dari simpul K dapat diketahui dengan rumus 2K+1. Perhatikan
di gambar bahwa simpul 5 mempunyai anak 10 (dari 2 ∙ 5) dan 11 (dari 2 ∙ 5 + 1). Sedangkan untuk mencari
parent, rumusnya adalah K / 2 sehingga ketika simpul 6 yang diperiksa, itu
berarti bahwa parent dari simpul 6 adalah 6 / 2 = 3.
b. Extended Binary Tree : 2-Tree
Sebuah binary tree dikatakan 2-tree atau extended binary tree jika tiap simpul N memiliki 0 atau 2 anak. Simpul dengan 2 anak disebut dengan simpul internal (internal node), dan simpul dengan 0 anak disebut dengan external node. Kadang-kadang dalam diagram node node tersebut dibedakan dengan menggunakan tanda lingkaran untuk internal node dan kotak untuk eksternal node.
Contoh :
Pembuatan binary tree lebih mudah menggunakan binary search tree (binary sorted tree) dengan cara : “ Jika nilai dari simpul yang akan disisipkan lebih besar dari simpul parent, maka simpul tersebut ditempatkan sebagai subtree kanan. Jika lebih kecil maka simpul baru tersebut disimpan sebagai subtree kiri”.
Contoh :
- Tree yang akan dibuat adalah : HAKCBLJ
- H dijadikan sebagai root
- A < H : A menjadi subtree kiri H
- K > H : K menjadi subtree kanan H
- C < H → C > A : C menjadi subtree kanan dari A.
- B < H → B > A → B < C : B menjadi subtree kiri dari C.
- L > H → L > K : L menjadi subtree kanan dari K.
- J < H → J < K : J menjadi subtree kiri dari K.
Ada 3 (Tiga) cara yang standar untuk menelususi sebuah Binary Tree yaitu :
a. Preorder (Node – Left – Right [NLR])
- Proses root
- Telusuri subtree kiri (Left) secara preorder
- Telusuri subtree kanan (Right) secara preorder
b. Inorder (Left – Node – Right [LNR])
- Telusuri subtree kiri (Left) secara inorder
- Proses root
- Telusuri subtree kanan (Right) secara inorder
c. Postorder (Left – Right – Node [LNR])
- Telusuri subtree kiri (Left) secara postorder
- Telusuri subtree kanan (Right) secara postorder
- Proses root

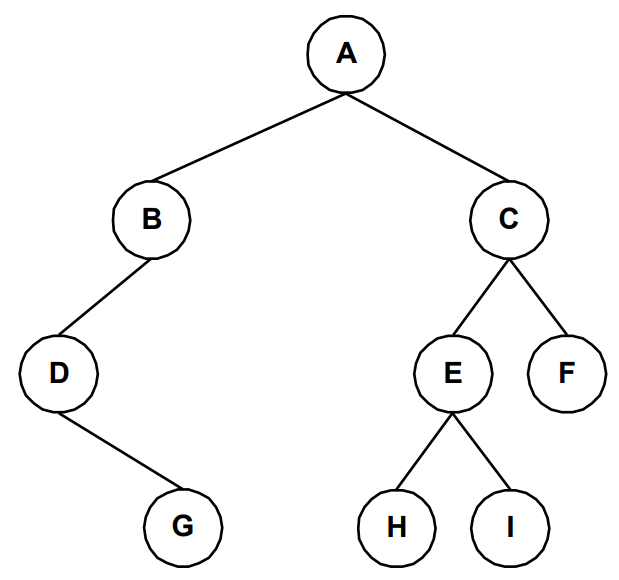

Contoh :
- Secara Preorder : ABDGCEHIF
- Secara Inorder : DGBAHEICF
- Secara Postorder : GDBHIEFCA
4. Penerapan Binary Tree dalam Pemrograman
Tidak seperti struktur data linier (Array, Linked List, Queues, Stacks, dll) yang hanya memiliki satu cara logis untuk melintasinya, pohon dapat dilintasi dengan cara yang berbeda. Berikut ini adalah cara yang umum digunakan untuk melintasi pohon.
a. Inorder Traversal
Algorithm Inorder(tree)
1. Traverse the left subtree, i.e., call Inorder(left-subtree)
2. Visit the root.
3. Traverse the right subtree, i.e., call Inorder(right-subtree)
b. Preorder Traversal
Algorithm Preorder(tree)
1. Visit the root.
2. Traverse the left subtree, i.e., call Preorder(left-subtree)
3. Traverse the right subtree, i.e., call Preorder(right-subtree)
Contoh Program untuk Traversal Preorder, Inorder, dan Postorder untuk gambar yang diberikan di atas adalah 4 5 2 3 1.
a. Dalam Bahasa C
#include <stdio.h>#include <stdlib.h>/* A binary tree node has data, pointer to left childand a pointer to right child */struct node {int data;struct node* left;struct node* right;};/* Helper function that allocates a new node with thegiven data and NULL left and right pointers. */struct node* newNode(int data){struct node* node= (struct node*)malloc(sizeof(struct node));node->data = data;node->left = NULL;node->right = NULL;return (node);}/* Given a binary tree, print its nodes according to the"bottom-up" postorder traversal. */void printPostorder(struct node* node){if (node == NULL)return;// first recur on left subtreeprintPostorder(node->left);// then recur on right subtreeprintPostorder(node->right);// now deal with the nodeprintf("%d ", node->data);}/* Given a binary tree, print its nodes in inorder*/void printInorder(struct node* node){if (node == NULL)return;/* first recur on left child */printInorder(node->left);/* then print the data of node */printf("%d ", node->data);/* now recur on right child */printInorder(node->right);}/* Given a binary tree, print its nodes in preorder*/void printPreorder(struct node* node){if (node == NULL)return;/* first print data of node */printf("%d ", node->data);/* then recur on left subtree */printPreorder(node->left);/* now recur on right subtree */printPreorder(node->right);}/* Driver program to test above functions*/int main(){struct node* root = newNode(1);root->left = newNode(2);root->right = newNode(3);root->left->left = newNode(4);root->left->right = newNode(5);printf("\nPreorder traversal dari binary tree adalah : \n");printPreorder(root);printf("\nInorder traversal dari binary tree adalah : \n");printInorder(root);printf("\nPostorder traversal dari binary tree adalah : \n");printPostorder(root);getchar();return 0;}
b. Dalam Bahasa C++
#include <iostream>using namespace std;/* A binary tree node has data, pointer to left childand a pointer to right child */struct Node {int data;struct Node *left, *right;};//Utility function to create a new tree nodeNode* newNode(int data){Node* temp = new Node;temp->data = data;temp->left = temp->right = NULL;return temp;}/* Given a binary tree, print its nodes according to the"bottom-up" postorder traversal. */void printPostorder(struct Node* node){if (node == NULL)return;// first recur on left subtreeprintPostorder(node->left);// then recur on right subtreeprintPostorder(node->right);// now deal with the nodecout << node->data << " ";}/* Given a binary tree, print its nodes in inorder*/void printInorder(struct Node* node){if (node == NULL)return;/* first recur on left child */printInorder(node->left);/* then print the data of node */cout << node->data << " ";/* now recur on right child */printInorder(node->right);}/* Given a binary tree, print its nodes in preorder*/void printPreorder(struct Node* node){if (node == NULL)return;/* first print data of node */cout << node->data << " ";/* then recur on left subtree */printPreorder(node->left);/* now recur on right subtree */printPreorder(node->right);}/* Driver program to test above functions*/int main(){struct Node* root = newNode(1);root->left = newNode(2);root->right = newNode(3);root->left->left = newNode(4);root->left->right = newNode(5);cout << "\nPreorder traversal dari binary tree adalah : \n";printPreorder(root);cout << "\nInorder traversal dari binary tree adalah : \n";printInorder(root);cout << "\nPostorder traversal dari binary tree adalah : \n";printPostorder(root);return 0;}
c. Dalam Bahasa C#
using System;/* Class containing left andright child of currentnode and key value*/class Node {public int key;public Node left, right;public Node(int item){key = item;left = right = null;}}class BinaryTree {// Root of Binary TreeNode root;BinaryTree() { root = null; }/* Given a binary tree, printits nodes according to the"bottom-up" postorder traversal. */void printPostorder(Node node){if (node == null)return;// first recur on left subtreeprintPostorder(node.left);// then recur on right subtreeprintPostorder(node.right);// now deal with the nodeConsole.Write(node.key + " ");}/* Given a binary tree, printits nodes in inorder*/void printInorder(Node node){if (node == null)return;/* first recur on left child */printInorder(node.left);/* then print the data of node */Console.Write(node.key + " ");/* now recur on right child */printInorder(node.right);}/* Given a binary tree, printits nodes in preorder*/void printPreorder(Node node){if (node == null)return;/* first print data of node */Console.Write(node.key + " ");/* then recur on left subtree */printPreorder(node.left);/* now recur on right subtree */printPreorder(node.right);}// Wrappers over above recursive functionsvoid printPostorder() { printPostorder(root); }void printInorder() { printInorder(root); }void printPreorder() { printPreorder(root); }// Driver Codestatic public void Main(String[] args){BinaryTree tree = new BinaryTree();tree.root = new Node(1);tree.root.left = new Node(2);tree.root.right = new Node(3);tree.root.left.left = new Node(4);tree.root.left.right = new Node(5);Console.WriteLine("Preorder traversal "+ "dari binary tree adalah : ");tree.printPreorder();Console.WriteLine("\nInorder traversal "+ "dari binary tree adalah : ");tree.printInorder();Console.WriteLine("\nPostorder traversal "+ "dari binary tree adalah : ");tree.printPostorder();}}
d. Dalam Bahasa Java
class Node {int key;Node left, right;public Node(int item){key = item;left = right = null;}}class BinaryTree {// Root of Binary TreeNode root;BinaryTree() { root = null; }/* Given a binary tree, print its nodes according to the"bottom-up" postorder traversal. */void printPostorder(Node node){if (node == null)return;// first recur on left subtreeprintPostorder(node.left);// then recur on right subtreeprintPostorder(node.right);// now deal with the nodeSystem.out.print(node.key + " ");}/* Given a binary tree, print its nodes in inorder*/void printInorder(Node node){if (node == null)return;/* first recur on left child */printInorder(node.left);/* then print the data of node */System.out.print(node.key + " ");/* now recur on right child */printInorder(node.right);}/* Given a binary tree, print its nodes in preorder*/void printPreorder(Node node){if (node == null)return;/* first print data of node */System.out.print(node.key + " ");/* then recur on left subtree */printPreorder(node.left);/* now recur on right subtree */printPreorder(node.right);}// Wrappers over above recursive functionsvoid printPostorder() { printPostorder(root); }void printInorder() { printInorder(root); }void printPreorder() { printPreorder(root); }// Driver methodpublic static void main(String[] args){BinaryTree tree = new BinaryTree();tree.root = new Node(1);tree.root.left = new Node(2);tree.root.right = new Node(3);tree.root.left.left = new Node(4);tree.root.left.right = new Node(5);System.out.println("Preorder traversal dari binary tree adalah : ");tree.printPreorder();System.out.println("\nInorder traversal dari binary tree adalah : ");tree.printInorder();System.out.println("\nPostorder traversal dari binary tree adalah : ");tree.printPostorder();}}
e. Dalam Bahasa Javascript
<script>// javascript program for different tree traversals/* Class containing left and right child of currentnode and key value*/class Node {constructor(val) {this.key = val;this.left = null;this.right = null;}}// Root of Binary Treevar root = null;/** Given a binary tree, print its nodes according to the "bottom-up" postorder* traversal.*/function printPostorder(node) {if (node == null)return;// first recur on left subtreeprintPostorder(node.left);// then recur on right subtreeprintPostorder(node.right);// now deal with the nodedocument.write(node.key + " ");}/* Given a binary tree, print its nodes in inorder */function printInorder(node) {if (node == null)return;/* first recur on left child */printInorder(node.left);/* then print the data of node */document.write(node.key + " ");/* now recur on right child */printInorder(node.right);}/* Given a binary tree, print its nodes in preorder */function printPreorder(node) {if (node == null)return;/* first print data of node */document.write(node.key + " ");/* then recur on left subtree */printPreorder(node.left);/* now recur on right subtree */printPreorder(node.right);}// Driver methodroot = new Node(1);root.left = new Node(2);root.right = new Node(3);root.left.left = new Node(4);root.left.right = new Node(5);document.write("Preorder traversal dari binary tree adalah : <br/>");printPreorder(root);document.write("<br/>Inorder traversal dari binary tree adalah : <br/>");printInorder(root);document.write("<br/>Postorder traversal dari binary tree adalah : <br/>");printPostorder(root);// This code is contributed by aashish1995</script>
f. Dalam Bahasa Python
# A class that represents an individual node in a# Binary Treeclass Node:def __init__(self, key):self.left = Noneself.right = Noneself.val = key# A function to do inorder tree traversaldef printInorder(root):if root:# First recur on left childprintInorder(root.left)# then print the data of nodeprint(root.val),# now recur on right childprintInorder(root.right)# A function to do postorder tree traversaldef printPostorder(root):if root:# First recur on left childprintPostorder(root.left)# the recur on right childprintPostorder(root.right)# now print the data of nodeprint(root.val),# A function to do preorder tree traversaldef printPreorder(root):if root:# First print the data of nodeprint(root.val),# Then recur on left childprintPreorder(root.left)# Finally recur on right childprintPreorder(root.right)# Driver coderoot = Node(1)root.left = Node(2)root.right = Node(3)root.left.left = Node(4)root.left.right = Node(5)print ("Preorder traversal dari binary tree adalah :")printPreorder(root)print ("\nInorder traversal dari binary tree adalah :")printInorder(root)print ("\nPostorder traversal dari binary tree adalah :")printPostorder(root)
g. Hasil Output
Preorder traversal dari binary tree adalah :
1 2 4 5 3
Inorder traversal dari binary tree adalah :
4 2 5 1 3
Postorder traversal dari binary tree adalah :
4 5 2 3 1
